Antes de começar
Coloque a máquina numa superfície plana e estável, ligue apenas a tomada com terra e use o cabo fornecido.
Notas a evitar
Não conte notas molhadas, muito sujas, rasgadas, curvas ou demasiado dobradas.
Contactos
Para assistência técnica SolInfraTech: info@solinfratech.pt.
Desembalagem
Incluído
COUNTEZY T8Manual do utilizadorCabos de alimentaçãoKit de manutenção
O kit inclui escova, papel de calibração e chave de fendas.
Opcionais
Ecrã externoImpressora integradaImpressora térmica externa

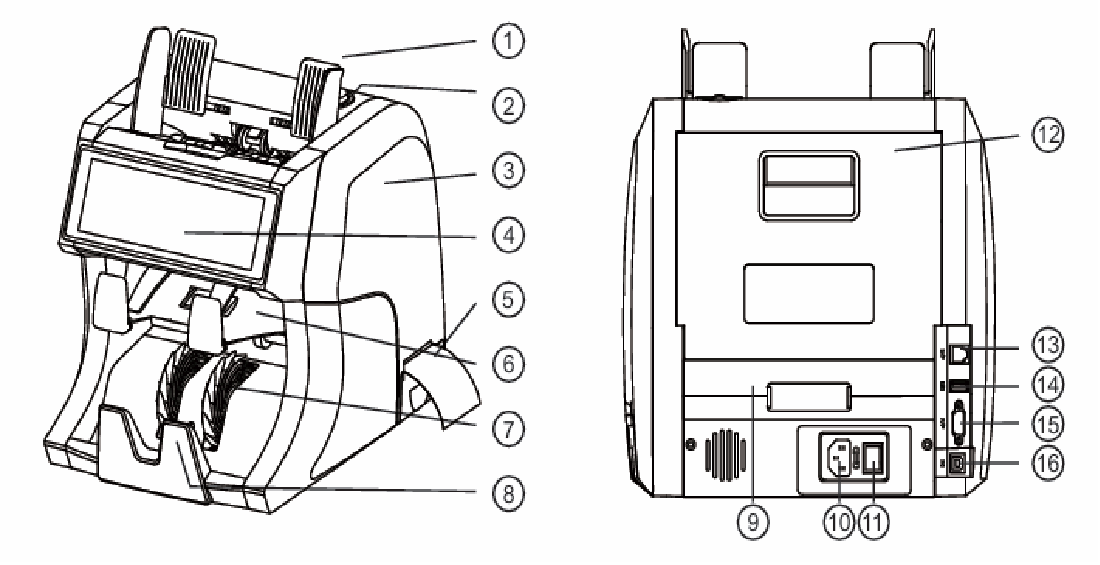

Exterior e ligações
Segurança
Faça
Desligue o cabo antes de manutenção ou deslocação. Mantenha a máquina ligada a tomada com terra e segure sempre pela ficha ao desligar.
Não faça
Não use no exterior, não exponha a líquidos, não toque em partes móveis e não permita a entrada de moedas, agrafos ou clipes.
Operação
Arranque rápido
Dispositivos externos
Ecrã externo
Impressora térmica
Interface tátil
MENU
Acesso a User Menu, Service Menu, System Version e Time Set.
MODE
Alterna entre modos de contagem, separação e ordenação.
REPORT
Mostra relatório detalhado por denominação, quantidade, valor e, quando ativo, números de série.
ERROR
Apresenta códigos de erro e instruções de manutenção.
START / ESC
START inicia a contagem. ESC limpa o resultado de contagem.
Barra rápida
Puxe para baixo para aceder a AUTO/MANUAL, ADD, CF, SPEED, BATCH e PRINT.
Modos e funções
MIX — Contagem mista
Conta notas de várias denominações da moeda selecionada. No fim, use REPORT para consultar o detalhe. Permite ADD, BATCH ou ADD+BATCH.
COUNT — Contagem simples
Conta apenas a quantidade de notas; a deteção de contrafação fica desativada.
DENOM — Denominação de referência
A primeira nota reconhecida define a denominação padrão. A máquina para ou rejeita notas diferentes ou suspeitas.
SINGLE — Denominação selecionada
Conta apenas a denominação escolhida e rejeita as restantes.
FACE, ORIENT e FITNESS
FACE separa por face da primeira nota; ORIENT separa por face e orientação; FITNESS verifica manchas, cola, danos e outros critérios de aptidão.
ADD, BATCH, SPEED e CF
ADD acumula contagens sucessivas. BATCH permite lote por quantidade ou valor. SPEED alterna 800/1000/1200/1500 notas/min conforme o modo. CF regula a sensibilidade de deteção de contrafação de 0 a 10.
Funções da porta USB
Recolha de dados
Use pen USB vazia de 4–32 GB. Para notas novas, escolha CNT e conte 10 notas por denominação. Para erros em notas genuínas ou contrafação não detetada, use MIX e conte as notas separadamente.
Atualização da máquina
Copie o software recebido do distribuidor para uma pen USB vazia, sem alterar o nome. Ligue a pen à máquina, ligue a máquina, aguarde a atualização automática, retire a pen e reinicie.
Manutenção diária
Superfícies exteriores
Use detergente suave diluído em água, aplicado numa esponja bem espremida. Limpe em movimentos circulares, remova resíduos com pano húmido limpo e seque com pano macio sem pelos.
Atenção
Não pulverize produto diretamente na máquina. Não deixe líquido entrar no interior e certifique-se de que o percurso das notas fica seco antes de fechar.
Limpar o percurso das notas
Resolução de problemas
A maioria dos erros resolve-se removendo notas, limpando sensores, ajustando a abertura do alimentador ou recolhendo dados para o técnico/distribuidor.
| Código | Motivo | Ação recomendada |
|---|---|---|
| E1 UV | Nota suspeita por UV | Repita a contagem, evite luz forte direta, limpe sensores e reduza sensibilidade UV se a nota for genuína. |
| E2 DB / E3 Chain | Notas duplas ou em cadeia | Aperte/reduza a abertura de alimentação. |
| E4 S.Skew / E26 S.Skew2 | Nota inclinada | Reorganize as notas e alinhe o maço. |
| E5 Full | Bolso de rejeição ou empilhador cheio | Remova as notas do bolso/empilhador. |
| E6 Half Note / E8 Width | Meia nota ou nota curta | Retire a nota com erro. |
| E7 Interval | Distância anómala entre notas | Aperte a abertura de alimentação. |
| E11 Denomination | Denominações diferentes em contagem single | Mude para modo MIX. |
| E12–E15 | Imagem, orientação ou denominação não reconhecida | Retire a nota e repita. Se persistir, recolha dados e envie ao técnico/distribuidor. |
| E16 / E17 | Diferença de face ou orientação | Ordene por face/orientação e repita. |
| E19 | Versão da emissão da nota diferente | Desative a função de ordenação. |
| E20–E25 / E30–E49 | MT/IR/OCR ou falso alarme | Recolha dados e contacte técnico/distribuidor para atualização de software. |
Ajuste da abertura do alimentador
Notas duplas ou em cadeia
Rode o parafuso no sentido anti-horário para reduzir a abertura.
Encravamentos frequentes
Rode o parafuso no sentido horário para aumentar a abertura.
O parafuso de ajuste é muito sensível: rode apenas um entalhe de cada vez.
Especificações
| Sensores de denominação e contrafação | IR, matriz MT, dupla cabeça MG, UV e sensores CIS duplos. |
|---|---|
| Velocidade | 800/1000/1200 notas/min nos modos MIX, SDC e SG; 800/1000/1200/1500 notas/min em CNT. |
| Capacidade | Alimentador 500 notas; rejeição 100 notas; empilhador 200 notas. |
| Tamanho das notas | 110 × 50 mm a 180 × 90 mm. |
| Ecrã | Painel tátil de 7,84”. |
| Alimentação | 100–240 V / 50–60 Hz; consumo máximo 90 W. |
| Ruído | Cerca de 60–75 dB. |
| Portas | USB, RS232, LAN e PC. |
| Dimensões e peso | 265 × 295 × 285 mm; 10 kg. |
| Embalagem | 420 × 430 × 460 mm. |
