Antes de começar
Coloque o equipamento numa superfície plana e estável. Use apenas uma tomada com ligação à terra.
Notas a evitar
Não conte notas húmidas, demasiado sujas, rasgadas, dobradas ou curvadas.
Assistência técnica
O menu de serviço é reservado a técnicos. Para acesso ou reparação, contacte o fabricante/revendedor.
Desembalagem
Incluído
Contadora de notas de valor mistoCabos de alimentaçãoKit de manutençãoManual do utilizador
Opcional
Ecrã LCD externoImpressora térmica

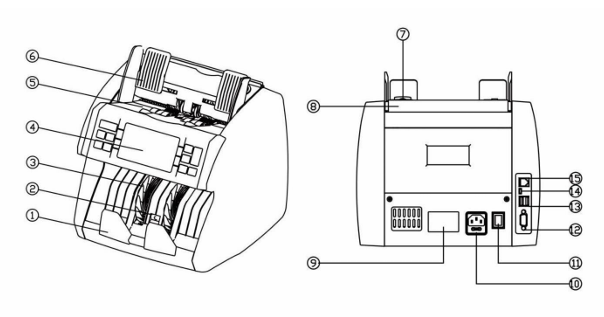

Exterior e ligações
Segurança
Faça
Desligue o cabo antes de mover o equipamento. Mantenha a máquina afastada de humidade elevada, luz solar direta, gases voláteis e materiais inflamáveis.
Não faça
Não introduza objetos estranhos, como moedas ou agrafos. Não abra nem repare o equipamento sem autorização técnica.
Operação
Colocação correta das notas
Evite cantos dobrados e notas deformadas.
Use as guias ajustáveis para manter as notas direitas.
Use AUTO e confirme com START/STOP.
Dispositivos opcionais
Ecrã LCD externo
Impressora térmica
Painel de controlo
MODE
Alterna entre CNT, SDC e MDC.
BATCH
Ativa/desativa lotes e define a quantidade de paragem.
SPEED
Seleciona a velocidade de contagem conforme o modo.
+ADD/DISP
Ativa ADD e mostra o relatório de contagem.
SN
Ativa/desativa identificação de número de série e navega à direita.
Envia o relatório para impressão.
Funções e modos
CNT — Contagem
Conta notas sem deteção de contrafação. Pode usar ADD, BATCH ou ADD + BATCH. No fim, prima +ADD/DISP para relatório detalhado.
SDC — Ordenação
Conta notas da mesma denominação. A primeira nota define a denominação de referência; se surgir uma diferente, a máquina para. Pode ordenar por face, orientação ou ambas.
MDC — Misto
Conta denominações mistas de uma moeda. Apresenta valor total e número total de notas, com relatório detalhado em +ADD/DISP.
ADD e BATCH
ADD soma lotes consecutivos. BATCH faz a máquina parar quando atinge a quantidade definida.
Manutenção
Limpeza regular
Limpe alimentador e empilhador com a escova fornecida. Sensores CIS, IR e magnético devem ser limpos cuidadosamente pelo menos uma vez por semana.
Atenção
Não utilize produtos químicos. Não lubrifique nem engraxe rolos e rodas externos.
Limpar o sistema de transporte de notas
Resolução de problemas
A máquina faz autoteste ao ligar. A maioria dos erros resulta de notas encravadas ou sensores com pó: verifique encravamentos, limpe sensores e reinicie.
| Código | Significado | Ação recomendada |
|---|---|---|
| E1 | Erro UV | Ajuste a tampa superior para evitar luz solar UV direta. Retire a nota e limpe o sensor UV. |
| E2 | Nota dupla | Ajuste o alimentador; retire a nota e repita a contagem. |
| E3 | Notas em cadeia | Verifique alimentação e ajuste abertura do alimentador. |
| E4 | Nota inclinada | Retire a nota, endireite o maço e repita. |
| E6 | Meia nota / nota incompleta | Retire a nota incompleta e prima START/STOP para continuar. |
| E9–E15 | Erro de imagem / notas suspeitas | Retire a nota e repita. Se persistir, recolha dados e contacte técnico/revendedor. |
| E16–E17 | Erro de face/orientação | Ordene as notas por face/orientação e repita a contagem. |
| E19 | Erro de versão | Desative a função de ordenação. |
| E20–E26 | Erro MT/MG | Remova pó dos sensores MT e MG com papel de calibração; se persistir, contacte assistência. |
| E27 / E30–89 | Erro IR | Contacte técnico/revendedor; poderá ser necessária atualização de software. |
Ajuste da abertura do alimentador
Encravamentos frequentes
Rode o parafuso de ajuste no sentido horário para aumentar a abertura.
Notas duplas ou em cadeia
Rode o parafuso no sentido anti-horário para reduzir a abertura.
O parafuso é muito sensível: rode apenas um entalhe de cada vez.
Especificações
| Capacidade do alimentador | ~500 notas, com guias ajustáveis |
|---|---|
| Capacidade do empilhador | 200 notas |
| Velocidade | 900/1200 notas/min nos modos MIX e SDC; 900/1200/1500 notas/min no modo CNT |
| Deteção | UV, MG, IR, CIS |
| Dimensões das notas | Mín. 50 × 110 mm; máx. 90 × 180 mm |
| Ecrã | Ecrã tátil de 4,3” |
| Alimentação | Entrada AC100–240 V ±10%, 50/60 Hz, 2,0 A; saída 24,0 V — 2,75 A; 60 W |
| Ruído | Cerca de 60–75 dB |
| Interfaces | USB, RS232, LAN/R45 e Android |
| Dimensões / peso | 240 × 260 × 230 mm; peso bruto 7,0 kg |
